老工程师聊工艺仿真虚拟样机：书本没教的实操干货

去年那个夏天，我记得特别清楚。 客户的质检经理堵在车间门口，脸拉得比机床床身还长。 我们给他们赶的那批五十件前桥摆臂，三分之一焊完之后摆差超了0.8毫米，整车装调的时候塞不进去，说要整批返，还要扣我们三十万的节点款。 老板当天把我叫到办公室，烟扔了一地，说早让你上那什么虚拟样机你不听，现在傻了吧。 我蹲在工件旁量了一下午，确实没辙。之前为了省那点软件服务费，想着干了十几年焊接，凭经验调参数肯定没问题，谁知道这批用的新钢板，延伸率比老料差了两个点，变形就收不住。

不是花架子，核心就是先在电脑上干一遍活

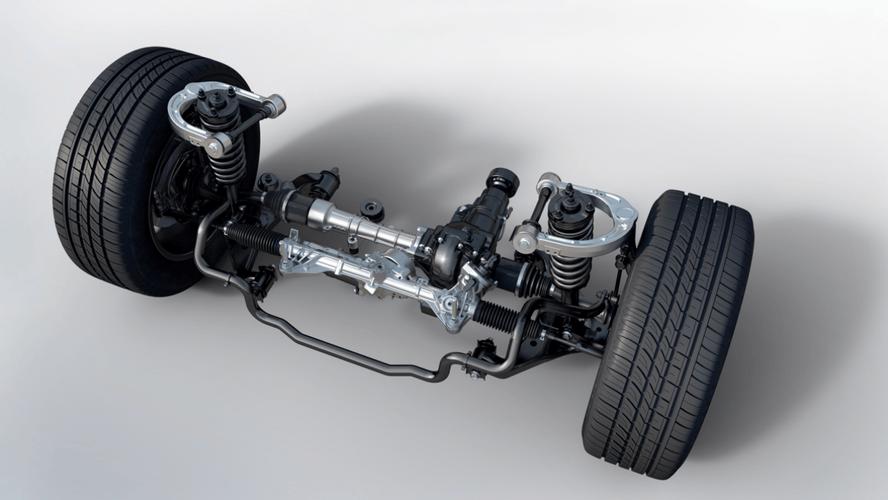

很多人听着工艺仿真虚拟样机玄乎，其实说穿了很简单。 就是把你车间里要干的工序，从下料到焊接到加工，所有参数都输入电脑，先在虚拟环境里做一遍，提前算出哪里会变形，哪里会出残。 我们现在常用的方案里，网格精度能做到0.01mm，焊接温度场的仿真步长能设到0.05秒，批量生产的变形预测误差能控制在5%以内。 就说那次摆臂的事，后来把参数输进去跑了一晚上，一下子就看出来，第三条焊缝的焊接顺序错了，换个顺序，变形直接降到0.1毫米以内，啥事没有。 现在市面上有两种主流路线，一种是通用多物理场仿真平台，自己做二次开发适配工艺，好处是便宜，一年license才十几万，能适配各种活；另一种是专用的工艺仿真虚拟样机套件，拿来就能用，准确率高，一套落地要上百万。 说实话，行业内通常不说但实际都在做的妥协，就是九成以上的中小制造厂，都是选第一种。对外宣传的时候都说自己用了全流程专业仿真，其实核心参数都是自己一次次试模喂出来的，模型也是凑合用，说白了就是降本，能解决问题就行，没必要花那个大头钱。 汽车前桥摆臂焊接工艺仿真虚拟样机界面

不同行业用，要求差得不是一点半点

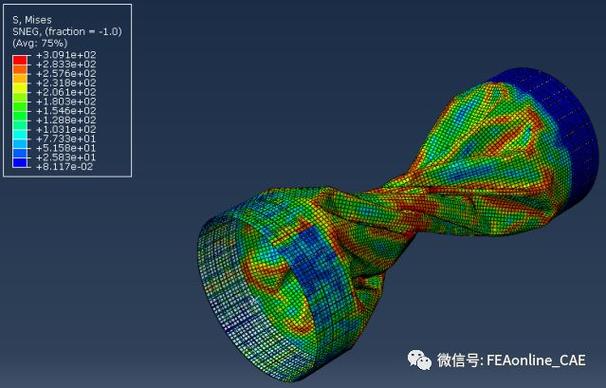

就说汽车冲压行业吧，我前两年给一家新势力做车门内板的工艺开发。 他们原来自己试模，拉荒的时候四个角总起皱，报废率高达12%，试了八块料，一块料小两万，烧了十几万进去还没解决。 我们拿工艺仿真虚拟样机跑了三天，把压边力重新分配，四个角从原来的120吨降到95吨，底模托料力调了15吨，一次试模就成，最后报废率降到0.3%，省了多少试模钱？人家老板当场就拍板上了全套。这个行业要的就是快，批量大，能快速降报废就是好，对仿真的响应速度要求远高于极致精度。 换航空航天的钛合金叶片加工就完全不一样。去年给某院所做风扇叶片的粗加工，原来吃刀量只能开到0.3mm，还总颤刀，一片叶片加工要四个小时，还时不时废了。这个行业差一丝都不行，我们把叶片的毛坯误差、机床刚度、刀具磨损都输入模型，仿真改了走刀路径，最后吃刀量开到0.8mm，加工时间缩到一个半小时，从来没颤过刀。这个行业要的就是准，容不得半分差，仿真精度要求比汽车高好几个等级。 钛合金风扇叶片铣削工艺仿真变形云图

风口底下藏着暗礁，这事没几个人愿意说

风口底下藏着暗礁，这事没几个人愿意说 现在进口替代起来了，国内好多厂商做的工艺仿真虚拟样机，价格比国外同类产品便宜一半还多，性能也赶上来了，确实给我们厂省了不少钱。 加上现在推绿色制造，原来试一次模废好几块料，现在仿真完一次成，省料省电，实打实的减碳，政策也支持，这两年火不是没道理。 不过话说回来，有个行业内不愿公开的难题，就是标准严重滞后。现在所有的仿真模型，都是基于标定好的理想工艺条件做的，你车间里的机床用了十年，导轨间隙大了0.02mm，你的刀具磨损速度比标定的快20%，仿真出来的结果就完全不对。 到现在都没有一个通用标准，说怎么根据自己车间的实际设备状态，实时校准仿真模型，全靠工程师自己攒经验。我见过不下十个厂，花大几十万上百万买了软件，最后放在服务器里落灰，就是没人会调模型，和自己家设备对不上，用不了。 说穿了，软件是死的，人是活的。 我干了二十二年机加工，总结出来一句土话：仿真千遍，不如手艺贴一遍。 不管虚拟样机算得多么漂亮，你总得拿个余料试一刀，摸一下实际变形量，微调一下参数，才能干正经活。 你们车间用工艺仿真虚拟样机的时候，遇过最离谱的模型不准的事是什么？
